Un guide adapté aux questions que se posent les Maîtres d’ouvrage et gestionnaires
- Que faire pour s’assurer de l’absence de pollution potentielle par des substances volatiles sur le site (que je gère ou que je souhaite réaménager, acheter ou vendre ?)
- Que faire pour s’assurer que l’état de mon site pollué par des pollutions volatiles reste compatible avec son usage actuel ?
- Que faire pour réaménager mon site pollué avec conservation des bâtiments existants ou construction de bâtiments nouveaux ?
- Que faire pour s’assurer que l’évolution des pollutions résiduelles de mon site ne rende pas son état incompatible avec son usage ?
Déclinaison des prestations de la norme NF X31-620 afin de répondre aux objectifs techniques associés au transfert de COV depuis les sols
Approche progressive et proportionnée où diagnostics et modélisations interagissent illustration pour les IEM ci-contre (codification NF X 31-620)
Présentation par compartiment en lien avec les paramètres de transfert
Principaux mécanismes et paramètres
Air extérieur
Convection, dispersion, etc.
dépendant des conditions météorologiques
Air intérieur
Convection, dispersion..etc.
dépendant des conditions de chauffage et de ventilation et de météo
Dalle (air, eau, phase adsorbée)
Convection, dispersion, etc.
dépendant de la typologie de soubassement et des caractéristiques intrinsèques de la dalle
Sol (air, eau, huile et phase adsorbée)
Convection, dispersion, échanges entre phases, dégradation
dépendant des caractéristiques intrinsèques du sol, des conditions de saturation en eau et de pression
- Typologie de modèles et fonctionnalités
- Choix du modèle en fonction de l’objectif et des spécificités du site
- Avantages et limites de ces modèles
- Paramètres nécessaires et source de données associées
- Les étapes de modélisation
Cair intérieur = α. Cgaz du sol
Modèle 1
Modélisation empirique
Facteur d’atténuation entre l’air des sols et l’air intérieur
Modèle 2
Modélisation analytique intégrale 1 D vertical et en régime permanent
Modèle 3
Couplage entre le modèle 2 pour les sols et la dalle avec une modélisation numérique nodale de l’air intérieur
Modèle 4
Couplage entre le modèle 2 pour les sols et la dalle avec une modélisation numérique CFD de l’air intérieur
Modèle 5
Couplage entre une modélisation numérique des transferts dans les sols et la dalle avec une modélisation analytique ou nodale de l’air intérieur
Modèle 6 et 7
Couplage entre le modèle 5 pour les sols et la dalle avec le modèle 4 pour l’air intérieur Ou Modélisation numérique intégrale avec des outils multiphysiques
Le contenu du projet
Les travaux conduits à différentes échelles (laboratoires, plateformes expérimentales, site atelier) ont eu pour objectifs de lever les verrous suivants :
Verrous scientifiques et techniques
- Traitement complet déterministe complexifié par les hétérogénéités des compartiments (sol, dalle, air) avec des physiques et réactivités différentes
- Caractérisation des transferts à travers les dalles (hétérogénéités, mesures in situ ou en laboratoire…)
- Choix de la source de pollution pour la modélisation des transferts vers l’air
- La modélisation analytique 1 D des transferts à travers les soubassements
- Les erreurs ou incertitudes associées aux simplification des modèles analytique 1 D et à leur conditions d’utilisation
Verrous méthodologiques
- Dimensionner et interpréter les diagnostics de concentration dans les gaz du sol et l’air et de flux (comment gérer la forte variabilité spatiale et temporelle)
- Identifier les paramètres majeurs du transfert et les outils pour leur évaluation
- Représentativité temporelle et spatiale des modélisations 1D en régime permanent

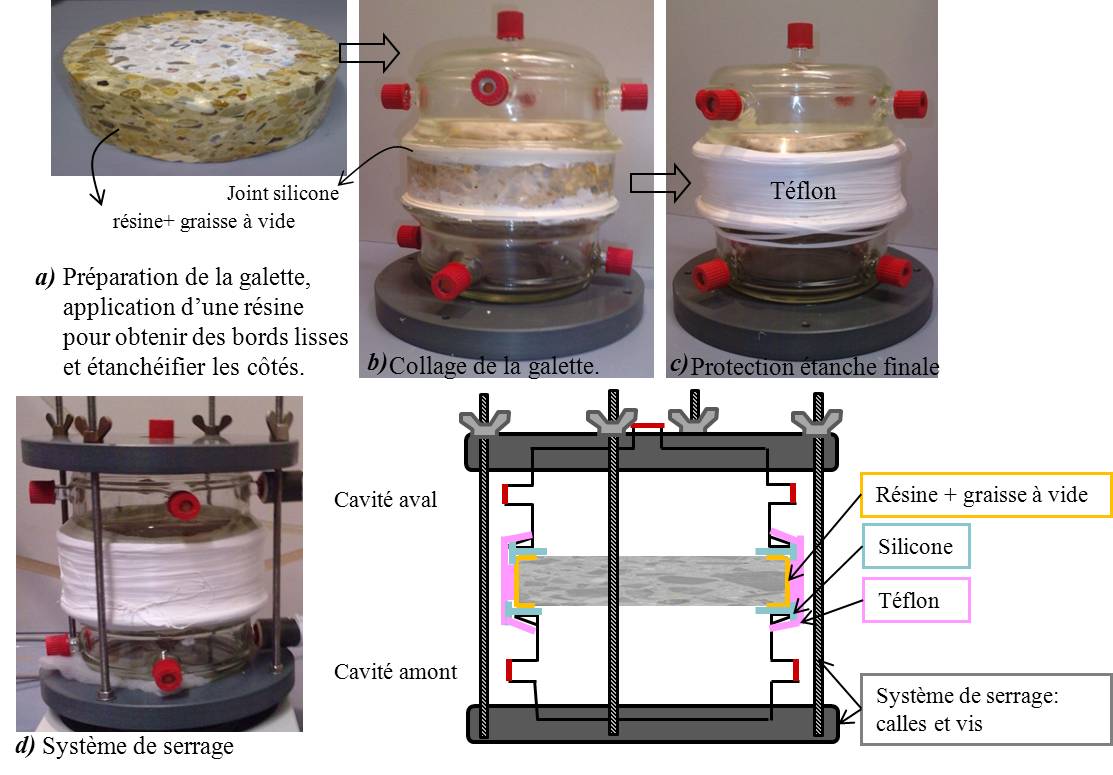

Vieillissement de dalles en béton

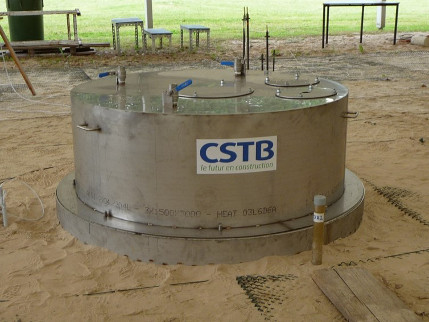

Confection d’un caisson pour surmonter les dalles vieillies et mesurer les transferts

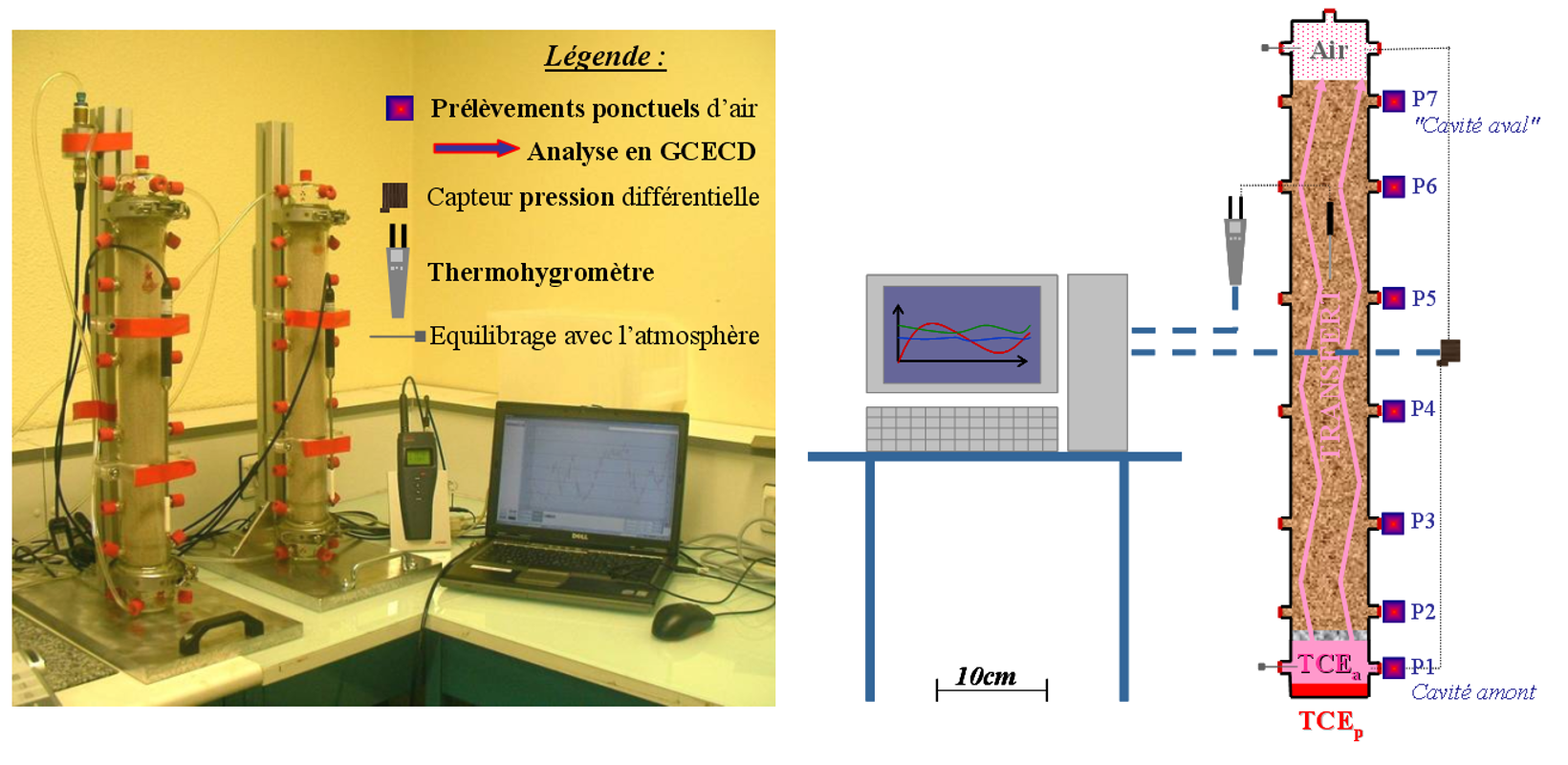

Etude des transferts à travers une colonne de sable surmontée de béton
